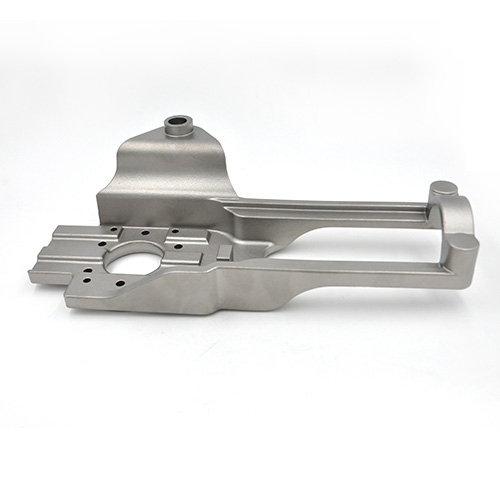

不锈钢铸件如何实现复杂结构的精密成型

不锈钢铸件实现复杂结构精密成型，需要结合材料特性优化、工艺创新、模具设计及后处理技术的协同应用。以下是关键技术和实现路径：

一、核心工艺选择：适配复杂结构的铸造方法

针对不锈钢的高熔点、易氧化、收缩率大等特性，需选择能准确复刻复杂结构的铸造工艺：

熔模铸造（失蜡铸造）

原理：用蜡料制作精密模型→涂挂多层耐火材料形成型壳→加热脱蜡→高温焙烧→浇注不锈钢液→冷却后脱壳获得铸件。

优势：无分型面，可成型复杂曲面、薄壁（0.5mm以上）、带孔洞或内腔的结构，尺寸精度可达CT4-CT6级，表面粗糙度Ra0.8-3.2μm。

关键控制：蜡料收缩率（需与不锈钢匹配）、型壳透气性（避免气孔）、焙烧温度（避免型壳变形）。

消失模铸造（EPC）

原理：用泡沫塑料制作与铸件同结构的模型→涂挂耐火涂料→干燥后埋入干砂振动造型→负压下浇注，泡沫汽化排出→金属液填充型腔。

优势：无需分型，可成型复杂箱体、异形管件等，工序简单，适合批量生产。

局限：泡沫模型易变形，需控制涂料强度和浇注速度，避免铸型塌陷或气孔。

陶瓷型铸造

原理：用硅酸乙酯水解液与耐火材料混合制成陶瓷浆料，浇注在母模上固化成型，经焙烧后获得高精度陶瓷型，再浇注不锈钢。

优势：型腔尺寸精度高（CT5-CT7），表面质量好，适合高精度复杂模具或零件（如不锈钢泵体、叶轮）。

3D打印砂型/蜡型铸造

原理：通过3D打印直接制造砂型或蜡模（如SLS激光烧结砂型、SLA光固化树脂腊模转换），无需传统模具，快速成型复杂结构。

优势：缩短研发周期，适合小批量、定制化复杂零件（如航空发动机复杂流道件）。

二、材料与结构设计优化

不锈钢材料选择

优选低收缩、流动性好的牌号：如304、316L（奥氏体不锈钢，收缩率约2.0-2.5%），避免马氏体不锈钢（如410）因相变收缩导致裂纹。

添加微量元素改善性能：如添加稀土元素细化晶粒，提高流动性；控制碳含量（≤0.08%）减少偏析。

结构工艺性设计

壁厚均匀性：避免壁厚突变，避免缩孔、裂纹。

圆角与拔模斜度：内圆角半径≥壁厚的1/4，避免应力集中；非加工面预留0.5°-1°拔模斜度（熔模铸造可无斜度）。

内腔与孔洞设计：复杂内腔采用“组芯造型”或“陶瓷型芯”。

三、模具与型壳/型芯制备

精密模具制造

熔模铸造的压型（制作蜡模的模具）采用铝合金、不锈钢或硅橡胶：高精度零件用CNC加工铝合金压型（公差±0.02mm）；复杂曲面用硅胶模翻制蜡模。

3D打印模具：对非常复杂结构，直接用金属3D打印（SLM）制造模具型腔，精度达±0.05mm。

型壳/型芯质量控制

型壳材料：熔模铸造用“硅溶胶+锆英砂/刚玉”多层型壳，耐高温（1600℃以上），透气性好（避免气孔）。

陶瓷型芯：复杂内腔用氧化铝或氧化硅基陶瓷芯，强度高、易溶解，孔径可小到0.5mm。

型壳焙烧：严格控制升温曲线（如从室温升到1000℃，保温2小时），避免型壳开裂或变形。

四、浇注与凝固控制

浇注工艺优化

浇注温度：根据不锈钢牌号调整（如304不锈钢浇注温度1500-1550℃），过高易粘砂，过低流动性差。

浇注速度：平稳快浇（避免断流），复杂薄壁件采用“底注式”浇注系统，减少金属液飞溅和氧化。

凝固控制技术

定向凝固：对叶轮、涡轮等零件，通过控制冷却方向（底部水冷+顶部加热），使晶粒沿轴向生长，提高力学性能。

压力下凝固：如“压铸+熔模铸造”复合工艺（低压铸造），在0.5-1.5MPa压力下凝固，减少缩孔，提高致密度。

五、后处理与质量检测

精密后处理

清理：喷砂、化学清洗。

矫正：对变形铸件用液压机或热校正（加热到800-900℃矫正，避免冷裂）。

精加工：局部需高精度配合的部位，采用CNC加工（预留0.1-0.2mm余量）。
