精密模锻件的设计和制造流程是怎样的？

2025-06-16 15:50:31

次

精密模锻件的设计和制造流程如下：

设计流程

绘制锻件图：根据产品零件图，考虑锻造工艺性，确定分模面、余量、公差、模锻斜度、圆角半径等工艺结构要素。

确定工艺方案：选择锻造设备、加热方式、润滑方法等，规划模锻工序，如预锻、终锻等。

锻模设计：设计锻模结构，包括模膛、导向装置、镶块等，选择合适的模具材料，确定模具的预热、保温、润滑和冷却方式。

制造流程

坯料准备：按设计要求下料，确保尺寸和质量公差，清理坯料表面缺陷。

坯料加热：采用中频感应电加热等方法，控制加热温度和氧化皮、脱碳层。

模锻：遵循一火锻、一次锻击等原则，进行预锻和终锻，必要时增加整形工序。

切边：采用压边冲切等方法，减少切边变形。

整形：根据锻件形状和工艺要求进行整形。

工序间清理：每道工序后清理坯料表面，确保后续工序质量。

锻件冷却：采用保护介质冷却，防止表面二次氧化，控制冷却速度，避免锻件变形。

热处理：根据锻件材料和要求，进行热处理，改善组织性能。

质量检验：采用三坐标测量机等设备，检测锻件尺寸、形状、表面质量和内部质量。

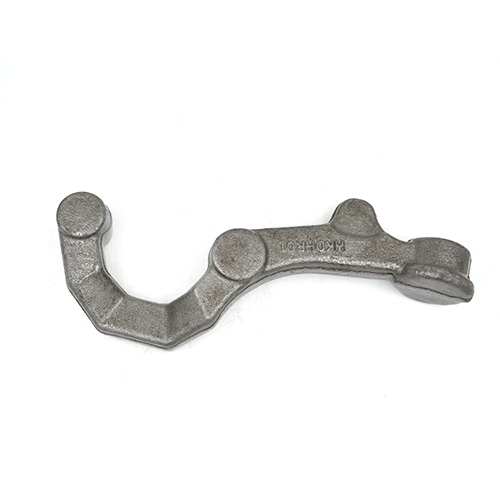

精密模锻件
